【調整編TX版】サーボブレーキの調整

【調整編TX版】サーボブレーキの調整

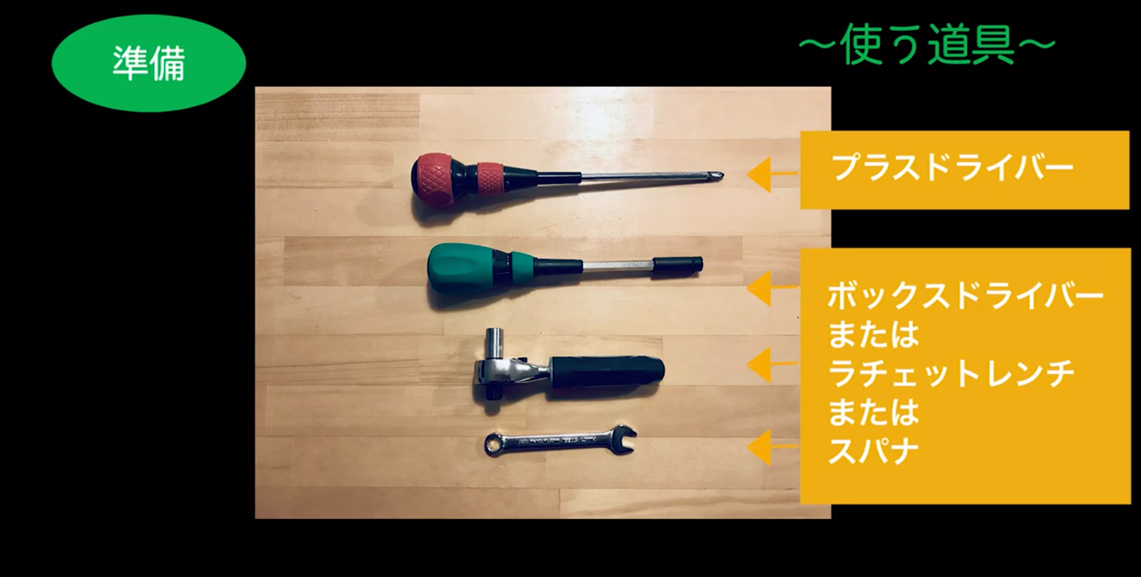

●道具の準備●

・プラスドライバー
・ボックスドライバー or ラチェットレンチ or スパナ


●手順1 ブレーキシューとドラムの位置調整●

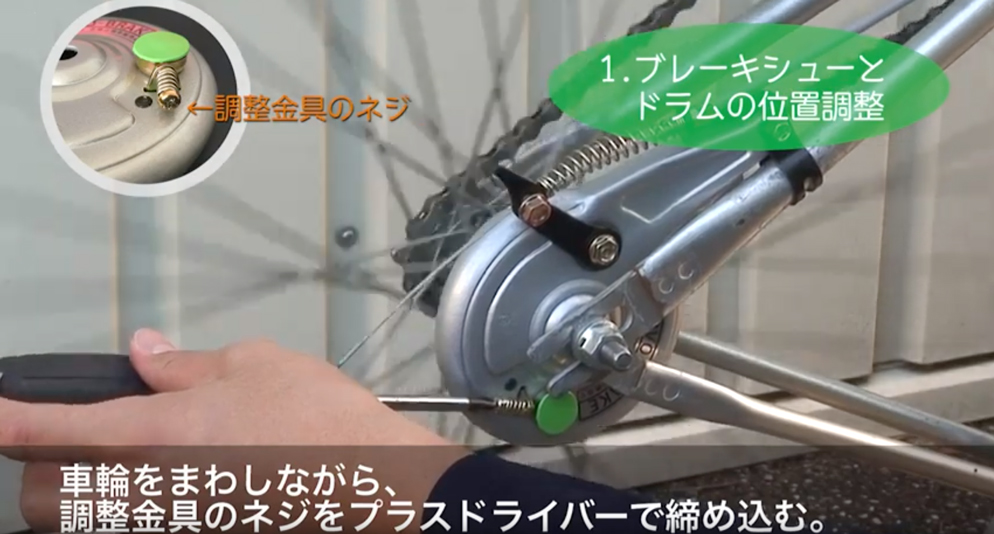

1.車輪を回しながら、調整金具のネジをプラスドライバーで締め込む。


2.ネジを締めるにつれ、中のブレーキシューがドラム側へ近づき、シューとドラムとが接触します。

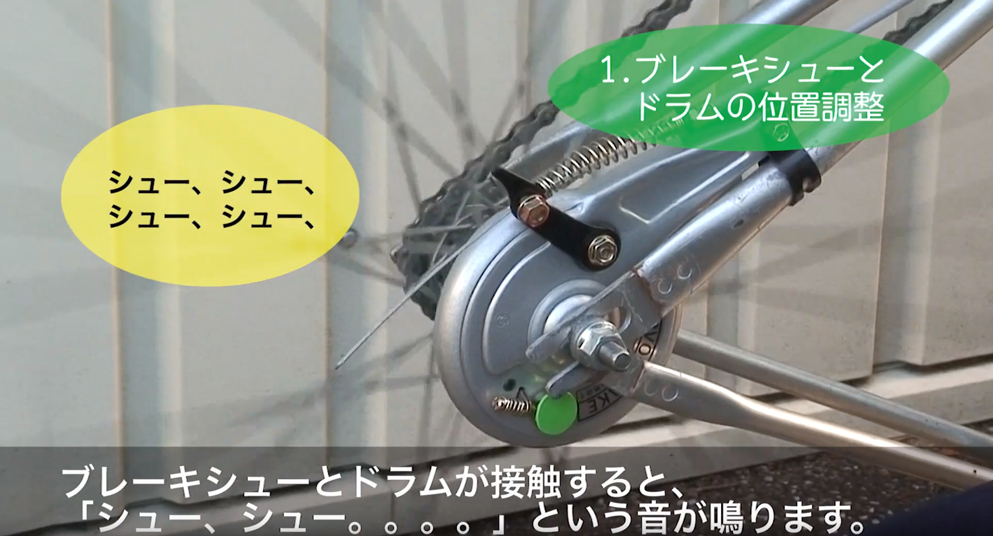

注)ブレーキシューとドラムが接触すると「シュー、シュー。。。。」という音がなります。
注)この状態はブレーキが効きっぱなしの状態です。

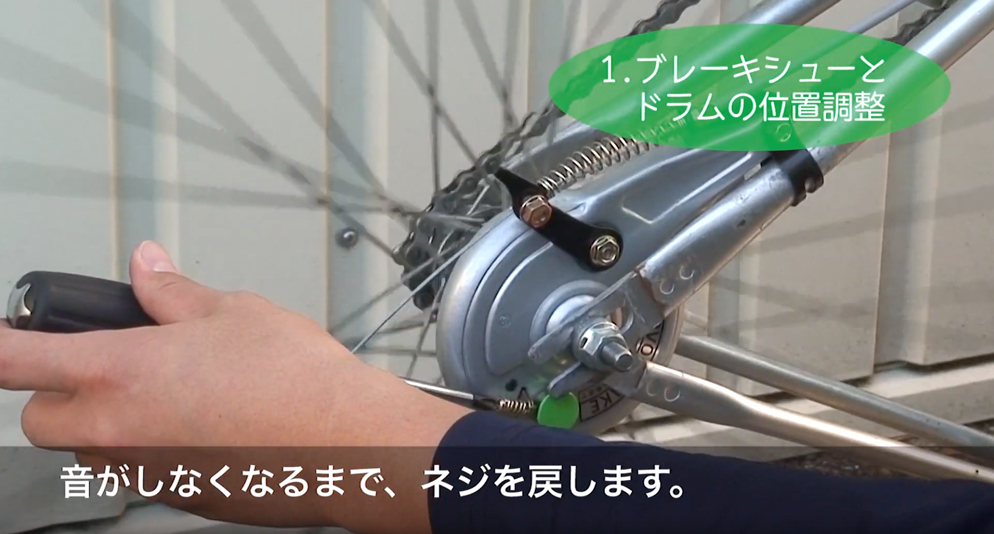

3.「シュー、シュー。。。。」という音がしなくなるまで、ネジを戻す。


●手順2 ワイヤーの調整●

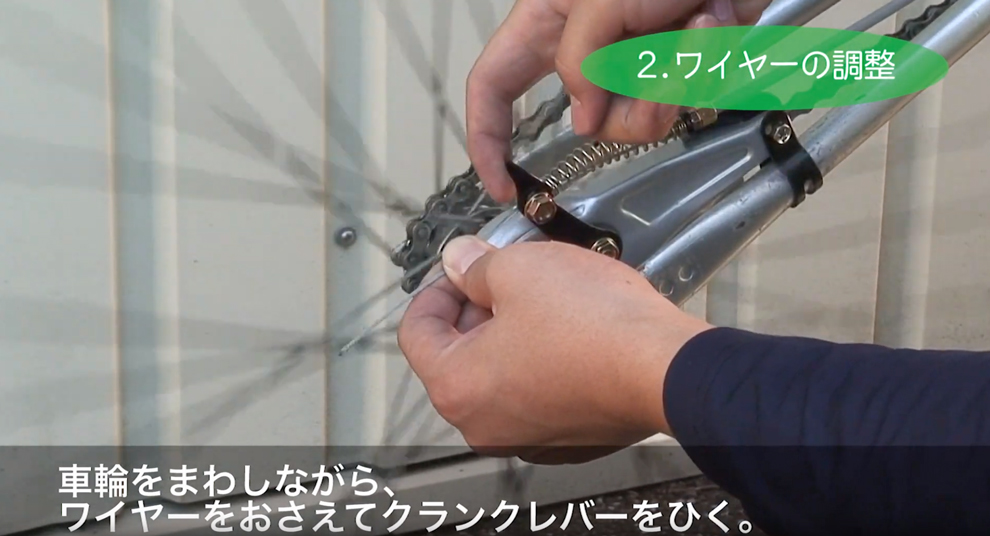

1.車輪を回しながら、ワイヤーをおさえてクランクレバーをひく。

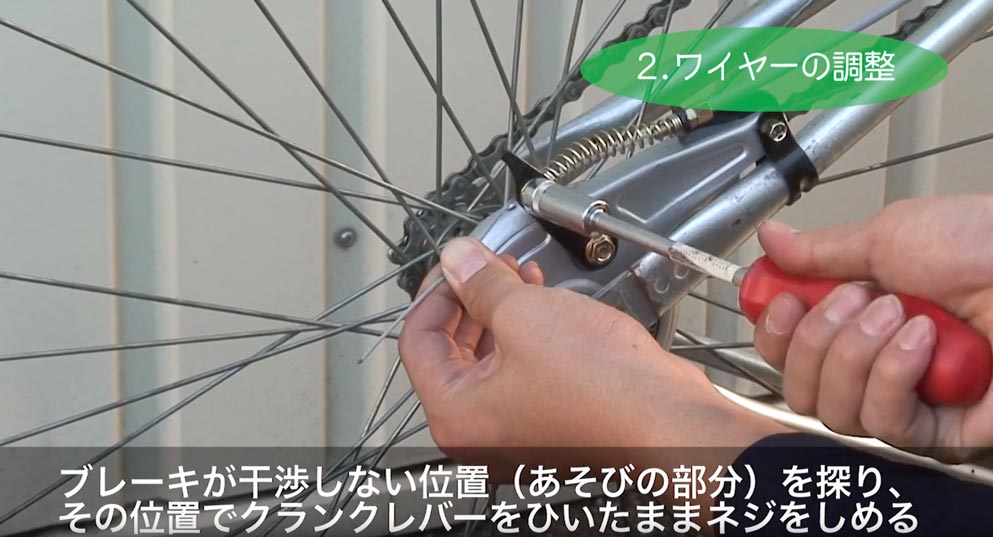

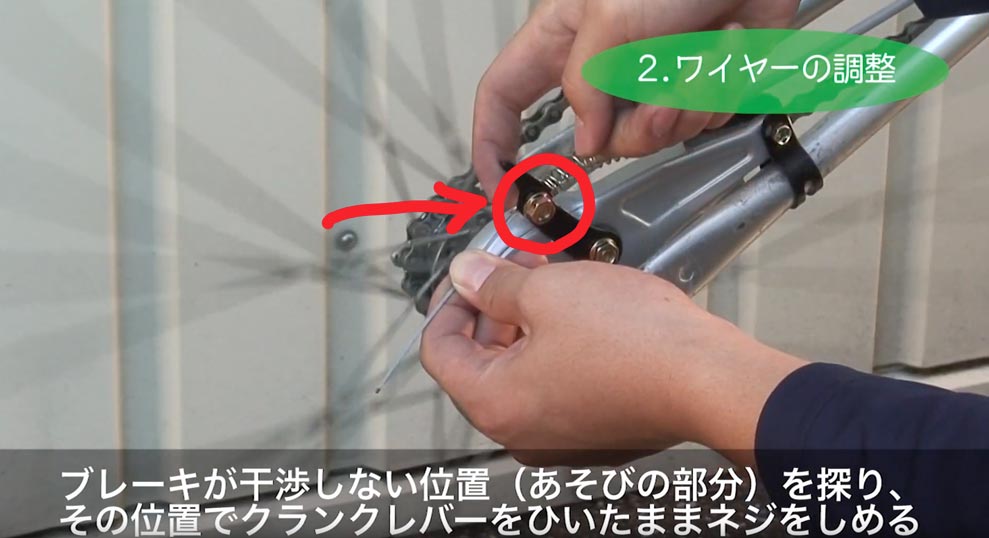

2.ブレーキが干渉しない位置(あそびの部分)を探り、その位置でクランクレバーをひいたままネジを締める。


●手順3 にぎりしろの確認●

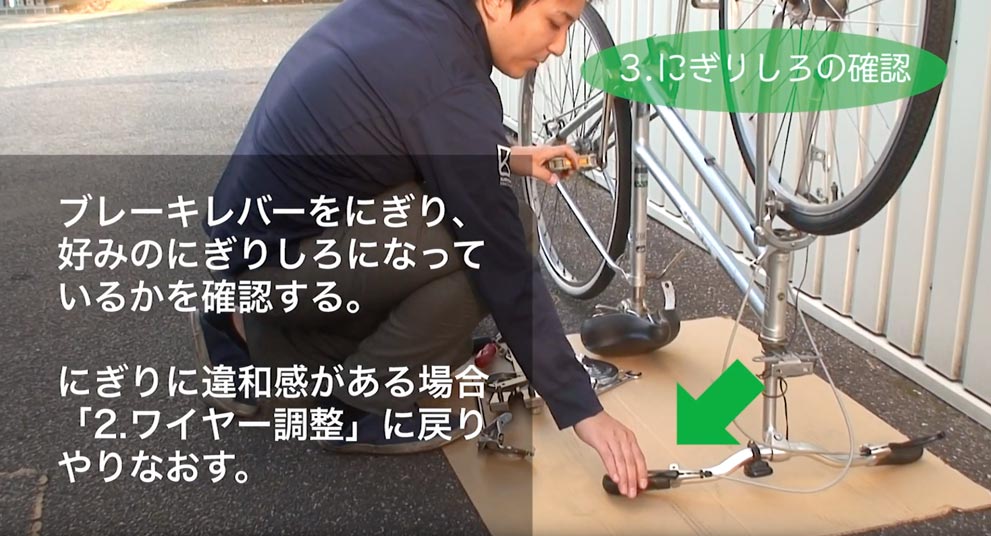

ブレーキをにぎり、好みのにぎりしろになっているかを確認する。
注)にぎりに違和感がある場合は「手順2 ワイヤーの調整」に戻りやりなおす。

調整完了! おつかれさまでした!
